一、核心差異對比
二、共用特性
?導體材料?
多股細絞裸銅（符合 DIN VDE 0295 Cl 5/IEC 60228 Cl 5），確保高柔韌性。

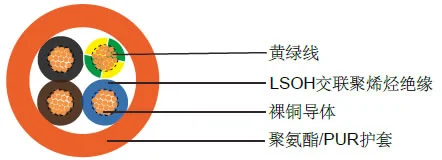

?絕緣與護套?
?芯線絕緣?：橡膠混合物（耐油、耐化學腐蝕）。
?外護套?：聚氨酯（PUR），具備抗磨損、抗撕裂、抗微生物侵蝕及紫外線穩定性。
?環境適應性?
?溫度范圍?：-40°C 至 +90°C（固定安裝可達 -50°C）。
?耐油性?：通過 ASTM/GB 標準，耐受機械油、潤滑油等。
?彎曲半徑?：動態彎曲 ≥5×外徑，靜態安裝 ≥3×外徑。
三、典型應用場景
?工業領域?：
機床控制線路、自動化設備連接（干燥/潮濕環境）。
電動工具（電鉆、圓鋸）及建筑工地臨時供電。
?特殊環境?：
船塢、制冷廠、農業機械（需避免熱輻射或直接埋地）。
露天場所（僅限H07BQ-F）。
?禁用場景?：
長期浸泡水中或接觸強腐蝕性化學品。
四、安裝與維護要點
?安裝要求?
避免過度拉伸（拉力損傷絕緣層）或與尖銳物體摩擦。
潮濕環境需做防水接頭處理。
?標識規范?
多芯電纜含黃綠雙色接地線（H05BQ-F-JZ/H07BQ-F-JZ）。
單芯可選黑色帶白色編號（H05BQ-F-OZ）。
電纜參數
電纜參數
線規 | 芯數 x 導體截面積# x mm2 | 標稱絕緣厚度mm | 標稱護套厚度mm | 標稱外徑mm | 標稱銅的重量kg/Km | 標稱電纜重量kg/Km |
H05BQ-F | ||||||
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 5.7 - 7.4 | 14.4 | 52 |
18(24/32) | 3 x 0.75 | 0.6 | 0.9 | 6.2 - 8.1 | 21.6 | 63 |
18(24/32) | 4 x 0.75 | 0.6 | 0.9 | 6.8 - 8.8 | 29 | 80 |
18(24/32) | 5 x 0.75 | 0.6 | 1.0 | 7.6 - 9.9 | 36 | 96 |
17(32/32) | 2 x 1 | 0.6 | 0.9 | 6.1 - 8.0 | 19.2 | 59 |
17(32/32) | 3 x 1 | 0.6 | 0.9 | 6.5 - 8.5 | 29 | 71 |
17(32/32) | 4 x 1 | 0.6 | 0.9 | 7.1 - 9.3 | 38.4 | 89 |
17(32/32) | 5 x 1 | 0.6 | 1.0 | 8.0 - 10.3 | 48 | 112 |
H07BQ-F | ||||||
16(30/30) | 2 x 1.5 | 0.8 | 1.0 | 7.6 - 9.8 | 29 | 92 |
16(30/30) | 3 x 1.5 | 0.8 | 1.0 | 8.0 - 10.4 | 43 | 109 |
16(30/30) | 4 x 1.5 | 0.8 | 1.1 | 9.0 - 11.6 | 58 | 145 |
16(30/30) | 5 x 1.5 | 0.8 | 1.1 | 9.8 - 12.7 | 72 | 169 |
14(50/30) | 2 x 2.5 | 0.9 | 1.1 | 9.0 - 11.6 | 101 | 121 |
14(50/30) | 3 x 2.5 | 0.9 | 1.1 | 9.6 - 12.4 | 173 | 164 |
14(50/30) | 4 x 2.5 | 0.9 | 1.2 | 10.7 - 13.8 | 48 | 207 |
14(50/30) | 5 x 2.5 | 0.9 | 1.3 | 11.9 - 15.3 | 72 | 262 |
12(56/28) | 2 x 4 | 1.0 | 1.2 | 10.6 - 13.7 | 96 | 194 |
12(56/28) | 3 x 4 | 1.0 | 1.2 | 11.3 - 14.5 | 120 | 224 |
12(56/28) | 4 x 4 | 1.0 | 1.3 | 12.7 - 16.2 | 77 | 327 |
12(56/28) | 5 x 4 | 1.0 | 1.4 | 14.1 - 17.9 | 115 | 415 |
10(84/28 | 2 x 6 | 1.0 | 1.3 | 11.8 - 15.1 | 154 | 311 |
10(84/28 | 3 x 6 | 1.0 | 1.4 | 12.8 - 16.3 | 192 | 310 |
10(84/28 | 4 x 6 | 1.0 | 1.5 | 14.2 - 18.1 | 115 | 310 |
10(84/28 | 5 x 6 | 1.0 | 1.6 | 15.7 - 20.0 | 173 | 496 |
