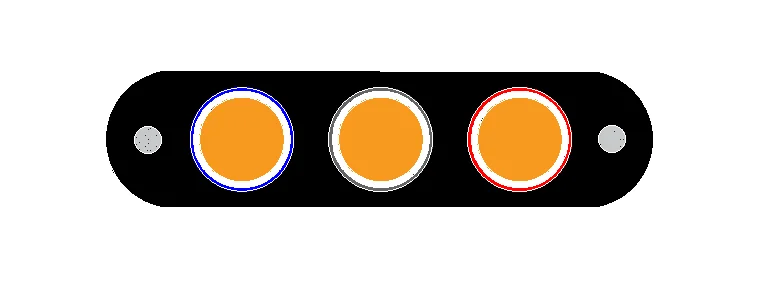

WEICHEN YVFFB-2G 3×20mm2帶鋼絲抗拉扁電纜

適用于需頻繁彎曲、長距離懸掛（＞40m）或高速移動（＞2m/s）的重型設備，如行車、港口起重機、傳輸機械等?。

13918253421

在線客服

客服一

產品詳情

一、核心結構與材料

?導體設計?

多股精絞無氧銅絲（符合VDE 0295 Class 5標準），截面積覆蓋1.0–25mm2（常見規格）?；
鍍錫銅絲可選，提升抗氧化性?。

?絕緣與護套?

?絕緣層?：丁腈-PVC復合物（NBR-PVC），耐油、耐寒（-40℃不脆裂），厚度0.8–1.6mm?；
?護套層?：改性彈性體丁腈材質，耐磨抗撕裂，厚度1.8–3.5mm?。

?抗拉加強設計（關鍵特性）?

?雙鍍鋅鋼絲繩?：對稱嵌于電纜兩側，抗拉強度≥2kN/100m，防止長距離懸掛變形斷裂?；
芯線排列：≤24芯采用?一字型排列?（節省空間），≥24芯可選?梅花絞合排列?（抗扭結）?。

二、關鍵性能參數

?參數?	?數值/特性?
?額定電壓?	300/500V（常規）?；450/750V（部分型號）?
?測試電壓?	2500V（5min不擊穿）?
?溫度范圍?	?移動安裝?：-20℃ ~ +70℃；?固定安裝?：-40℃ ~ +70℃?
?最小彎曲半徑?	10倍電纜短邊尺寸（移動安裝）?
?彎折壽命?	>500萬次（拖鏈軌道應用）?
?阻燃等級?	符合IEC 60332-1標準?

三、核心優勢與應用場景

1. ?機械性能優勢?

?抗拉防變形?：雙鋼絲承力設計，支撐80m以上自由懸掛或＞4m/s高速移動?；
?扁平空間優化?：彎曲半徑僅為圓電纜的1/3，適配行車軌道、卷筒等狹小空間?。

2. ?環境適應性?

?耐油耐腐蝕?：NBR護套抵御潤滑油、燃料油及酸堿介質?；
?耐低溫?：-40℃保持柔性，適用于北方戶外或冷凍倉庫?。

3. ?典型應用場景?

?重型起重設備?：行車、龍門吊、港口岸橋的動力與控制線路（需長距離抗拉）?；
?工業傳輸系統?：堆取料機、輸送帶卷筒供電，抗扭結設計?；
?惡劣環境?：冶金車間（耐高溫輻射）、化工平臺（耐酸堿蒸氣）?。

四、選型與使用規范

1. ?選型依據?

?懸掛長度?：＞40m強制選用帶鋼絲型號（YVFFB-?2G?）?；
?電磁干擾環境?：需屏蔽型號（如YVFBPB-2G）?。

2. ?安裝要求?

?彎曲半徑?：≥10倍短邊尺寸，禁止銳角彎折?；
?應力釋放?：安裝前自由懸掛數日，消除內部應力?。

3. ?替代方案?

?超高溫場景?（＞180℃）：選硅橡膠扁電纜（如YGGB-G）；
?高壓需求?（0.6/1kV）：選YGCB系列?。
