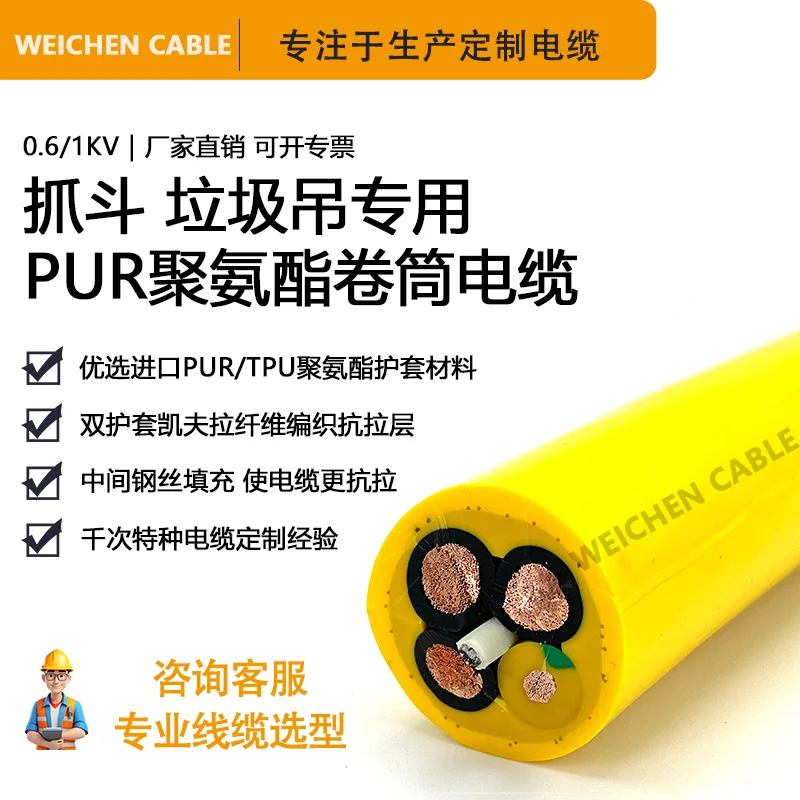

一、電纜結構設計?

?1. 動力傳輸部分（4×25mm2）?

• ?導體?：99.99%無氧銅絞合（符合IEC 60228 Class 5標準），單絲直徑≤0.21mm；

• ?絕緣?：雙層共擠（內層EPR/外層PUR），耐溫等級-40℃~+105℃；

• ?成纜?：四芯絞合間隙填充芳綸紗，抗扭轉結構設計。

?2. 控制信號部分（6×4mm2）?

• ?導體?：鍍錫銅絞合（防硫化腐蝕），每芯獨立鋁箔+銅網雙屏蔽；

• ?絕緣?：特制彈性體材料，動態彎曲壽命達500萬次；

• ?抗干擾?：屏蔽衰減≥70dB（100MHz頻段）。

?3. 加強層與護套?

• ?抗拉鋼絲層?：

• 中心對稱布置2根1.2mm鍍鋅鋼絲（抗拉強度≥1570MPa）；

• 鋼絲外覆高密度聚乙烯保護層防銹蝕。

• ?外護套?：進口聚氨酯PUR

• 耐磨系數：≤80mm3（DIN 53516標準）；

• 耐油等級：通過ISO 1817 IRM902油浸泡測試。

?二、關鍵性能參數表?

?三、垃圾吊卷筒專用特性?

1. ?動態性能強化?

• 通過VDE 0472-804反復彎曲測試（100萬次不斷芯）；

• 螺旋式導體絞合結構，抗扭轉角度≥360°/米。

2. ?極端環境耐受?

• 耐低溫沖擊：-50℃冷凍72小時后仍可彎曲；

• 耐化學腐蝕：通過10%NaOH/H?SO?溶液浸泡測試。

3. ?安全認證?

• 國際認證：CE、UL/CSA（可選）；

• 防火等級：IEC 60332-3C類成束燃燒。

?四、工程選型指南?

1. ?載流量匹配?

• 25mm2動力線可驅動55kW電機（380V三相，η=0.9），需校核垃圾吊峰值電流。

2. ?抗拉系統設計?

• 鋼絲加強層需與卷筒張力匹配，建議配置過載保護裝置；

• 最大允許工作張力≤15kN（安全系數取1.5）。

3. ?安裝要點?

• 卷筒最小直徑≥20×電纜直徑（動態工況）；

• 需使用專用電纜導向器防止疊壓磨損。

?五、典型應用場景?

• ?垃圾發電廠?：10噸級垃圾抓斗起重機卷筒系統；

• ?礦山機械?：大型斗輪堆取料機移動供電；

• ?船舶港口?：集裝箱岸橋卷盤供電系統。
